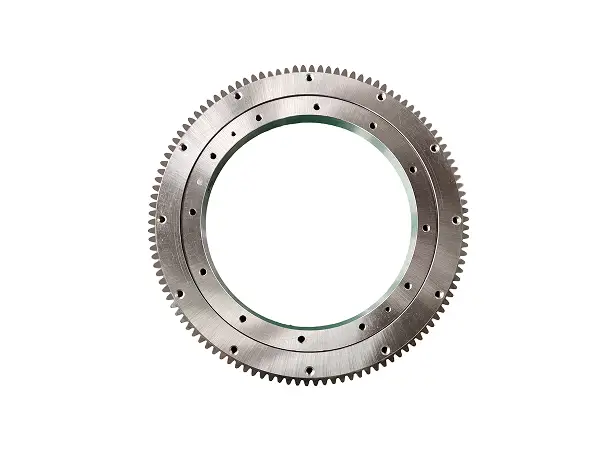

XSA外齿交叉滚子回转支承

1、传动与支撑高度集成

外齿交叉滚子回转支承在外圈上直接加工出轮齿，可与驱动小齿轮直接啮合，省去了传统方案中需要额外安装齿圈及其连接螺栓的麻烦。这种一体化设计消除了齿圈与轴承之间的安装间隙，使传动系统的响应更直接、回差更小，有利于实现的旋转定位。

2、正交交叉滚子结构，实现三向复合承载

轴承内部的圆柱滚子呈90°正交交叉排列于V形滚道中，一套轴承即可同时承受轴向载荷、径向载荷以及倾覆力矩，无需像常规设计那样组合多个轴承。由于滚子与滚道为线接触，接触应力分布均匀，整体刚性和抗冲击能力远超同等外形尺寸的球式回转支承。

3、自带安装孔，连接简便可靠

内外圈上均预留有安装孔（通孔或螺纹孔），安装时只需通过螺栓即可将轴承直接固定于设备的上下基座，无需额外设计法兰盘或压紧结构。这种连接方式不仅简化了装配流程，还保证了载荷传递的均匀性和刚性。

4、滚动摩擦小，启动力矩低

交叉排列的滚子与隔离块之间为滚动摩擦或较小的滑动摩擦，且没有球轴承中钢球因离心力产生的自旋滑动。因此，该轴承的启动力矩较小，运转阻力均匀，特别适合需要频繁启停、换向以及定位的工况。

5、高刚性与抗冲击性，适应恶劣工况

内外圈滚道经过表面淬火处理，具备较高的硬度和耐磨性；同时，交叉滚子结构使轴承在承受冲击载荷和振动时仍能保持良好的几何稳定性。这使得外齿交叉滚子回转支承能够可靠地工作在重载、低速、频繁启停以及粉尘或潮湿等恶劣环境下。

XSA外齿交叉滚子回转支承安装图纸

XSA外齿交叉滚子回转支承漏油原因

1、密封件老化失效

密封件是防止润滑油泄漏的防线。长期运行后，橡胶或聚氨酯密封材料因紫外线照射、温度变化、油液浸渍及机械磨损而老化，表现为硬化、龟裂、变形或弹性丧失。密封唇口磨损后无法紧密贴合配合面，产生间隙，润滑油在压力和离心力作用下渗出。密封件安装不当，如扭曲、翻边或弹簧脱落，同样导致密封失效。

2、配合面磨损损伤

密封件与旋转轴或静止腔体的配合面需保持适当的表面粗糙度和几何精度。配合面因磨粒磨损、腐蚀或疲劳剥落产生划痕、凹坑和沟槽，密封唇口无法填充微观不平，形成泄漏通道。轴颈表面粗糙度过高加速密封唇口磨损，过低则油膜难以附着，干摩擦导致唇口过热碳化。配合面圆柱度超差或存在锥度，密封唇口追随性差，局部间隙泄漏。

3、油位过高或压力异常

润滑油填充量超过设计油位，运转时搅拌发热，油液膨胀，内部压力升高，突破密封极限而泄漏。润滑系统通气孔堵塞，油液受热膨胀或齿轮啮合挤压产生正压，密封件承受额外压力载荷。使用黏度过低的润滑油，流动性强，易从微小间隙渗漏。集中润滑系统压力设定过高，注脂量过大，同样导致泄漏。

4、结构变形与安装松动

回转支承座架或安装基础变形，使内外圈相对倾斜，密封间隙不均匀，局部密封压缩量不足。安装螺栓松动，内外圈相对位移，密封件受剪切或拉伸变形。轴承座结合面平面度超差，密封垫片压缩不均，结合面渗漏。

5、工况与环境因素

设备长期在振动、冲击或倾斜工况下运行，密封件动态负荷增大，疲劳失效加速。高温环境使密封材料软化、油液黏度降低，泄漏倾向增加。低温环境使密封材料硬化、弹性下降，唇口追随性变差。多粉尘环境使磨粒侵入密封面，加速磨损。

XSA外齿交叉滚子回转支承漏油解决措施

1、密封件更换的解决措施

选用与原密封件同规格或改进型密封件，材质匹配工况条件。安装前清洁配合面和密封槽，去除毛刺和异物。使用专用工装安装，避免唇口翻转、扭曲或弹簧脱落。安装后检查唇口状态，确认均匀贴合。对于严重老化或频繁失效的密封，升级为双唇密封、迷宫密封或磁力密封，增强可靠性。

2、配合面修复的解决措施

配合面粗糙度超差时，采用磨削或抛光恢复。划痕和凹坑轻微时，使用细砂纸沿圆周方向打磨，去除高点。严重损伤时，采用电镀、热喷涂或激光熔覆修复尺寸后再磨削。轴颈圆柱度超差时，校直或更换。修复后表面粗糙度控制在密封件范围的中值附近，兼顾密封性和耐磨性。

3、油位与压力调整的解决措施

排放多余润滑油至规定油位。疏通或更换通气孔滤芯，确保内外气压平衡。调整集中润滑系统压力和注脂周期，避免过量供给。选用黏度合适的润滑油，高温环境适当提高黏度等级。增设油位监测和报警装置，防止油位异常。

4、结构修复与加固的解决措施

基础变形时，采用灌浆、垫片调整或加固恢复安装精度。螺栓松动时，按规范重新紧固，必要时更换为防松螺栓或施加螺纹锁固剂。结合面渗漏时，更换密封垫片，均匀紧固螺栓，必要时采用密封胶辅助。结构变形严重时，局部修复或更换相关部件。

5、工况优化的解决措施

振动超标时，排查振源并减振，或增设减振密封结构。高温环境增加隔热罩或冷却措施，降低密封区域温度。多粉尘环境增设防尘盖或正压气封，减少磨粒侵入。倾斜工况选用耐偏载密封结构，增强唇口追随性。
