XSU08交叉滚子回转支承

XSU08交叉滚子回转支承轴承的核心优势在于其集大承载能力与高度集成化于一身：它能够同时承受轴向力、径向力和倾覆力矩，一套即可替代传统“径向轴承+推力轴承”的组合方案，大幅简化主机结构；内外圈自带安装孔，可通过螺栓直接与上下基座刚性连接，无需复杂法兰或压紧调整，装配效率显著提升；同时，其滚动体与滚道经过表面淬火处理，具备优异的抗冲击性能和耐磨性，适用于低速重载、频繁启停以及粉尘、潮湿等恶劣工况；此外，回转支承采用大直径、扁平化设计，在保证高刚性的前提下降低了设备重心，为起重机、挖掘机及风力发电机等大型装备提供了稳定、可靠的旋转支撑平台。

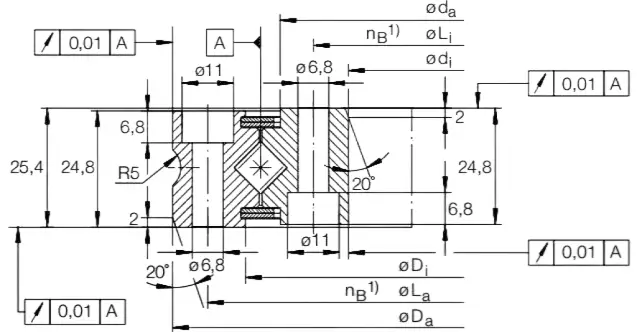

XSU 08交叉滚子回转支承安装图纸

XSU 08交叉滚子回转支承精度降低的原因

1、滚道表面磨损与疲劳

回转支承轴承的滚道在重载和低速条件下运行，滚动体与滚道之间难以形成完整的弹性流体动压润滑膜，边界润滑比例高，金属直接接触导致磨粒磨损和粘着磨损。长期运行后，滚道表面粗糙度增大，出现划痕、压痕和局部凹陷。在交变接触应力作用下，滚道表层萌生微裂纹，扩展后形成点蚀和片状剥落。滚道圆度和波纹度劣化，滚动体通过时产生周期性冲击，回转时的径向跳动和轴向跳动增大，精度逐步丧失。

2、配合间隙增大与预紧松弛

初始装配时的预紧力或间隙状态，因配合面微动磨损、安装螺栓应力松弛及滚道磨损而逐渐变化。预紧力不足时，内外圈相对位移量增加，轴向间隙和径向间隙增大，回转刚度急剧下降。间隙增大后，设备在倾覆力矩作用下产生晃动，齿轮啮合间隙同步变化，传动冲击加剧。间隙变化具有非线性特征，初期缓慢，后期加速，形成精度衰减的拐点。

3、齿轮副磨损与啮合恶化

带齿回转支承的齿轮副与轴承精度相互关联。轴承间隙增大使齿圈径向和轴向位移增加，齿轮侧隙不均匀，啮合线偏离理论位置。齿面在冲击载荷下产生磨损、点蚀和胶合，齿形误差增大，传动精度下降。齿轮磨损后反向间隙增大，动态载荷反向冲击轴承，形成精度劣化的正反馈循环。齿根疲劳裂纹扩展至断裂时，齿轮突然失效，精度丧失伴随设备停机。

4、结构变形与基础沉降

大型回转支承的安装基础在长期载荷作用下产生蠕变变形或局部沉降，安装基准丧失。轴承内外圈相对倾斜，滚道接触状态恶化，局部过载磨损。结构变形具有隐蔽性，常规检测难以发现，但精度衰减后果严重。温度梯度引起的热变形同样改变安装精度，户外设备昼夜温差和季节温差影响显著。

5、润滑失效与污染侵入

润滑脂老化、泄漏或污染后，油膜破裂，摩擦系数增大，磨损加速。外界粉尘、水分和腐蚀性介质侵入轴承内部，磨粒磨损和锈蚀协同作用，滚道表面劣化速度远超正常疲劳。密封失效后污染物长驱直入，润滑体系崩溃，精度在短期内急剧下降。

XSU08交叉滚子回转支承精度降低的解决措施

1、滚道修复与再制造的解决措施

滚道表面轻微磨损和点蚀，采用数控磨削恢复圆度和波纹度，磨削量控制在允许范围内。严重损伤或磨削量超限时，采用激光熔覆或热喷涂增材修复，恢复尺寸后再磨削。修复层材质与基体匹配，硬度略低于基体以保护滚动体。修复后检测硬度、探伤和精度，合格后方可复装。对于无法修复的滚道，更换内外圈或整体轴承。

2、间隙调整与预紧恢复的解决措施

检测当前轴向间隙和径向间隙，与初始值对比评估变化量。间隙超限时，通过增减垫片或调整螺纹环恢复至目标范围。螺栓预紧力衰减时，使用液压拉伸器或扭矩扳手重新紧固至规定值，对称施力避免圈体变形。预紧恢复后检测摩擦力矩和回转阻力，验证状态。对于不可逆变形导致的间隙超标，更换相关部件。

3、齿轮修复与更换的解决措施

齿面轻微磨损采用齿面修形或研磨恢复啮合精度。磨损严重时堆焊后重新铣齿，或更换齿圈。更换齿圈时确保与轴承精度匹配，侧隙调整至规范范围。大型齿圈分瓣更换时，接口精度控制是关键。齿轮修复后复测侧隙和接触斑点，确认啮合质量。

4、结构加固与基础修复的解决措施

检测安装基础平面度和水平度，超差时采用灌浆或垫片调整恢复。基础沉降严重时，加固地基或增设桩基，重新校正安装基准。结构件变形时采用火焰校正或机械校正，必要时更换。热变形显著时，采用温度补偿型安装或运行中实时监测调整。

5、润滑系统重建的解决措施

清洗轴承内部，去除老化润滑脂和污染物。检查密封件完整性，全部更换。选用与工况匹配的高性能润滑脂，优先选用含极压添加剂的合成脂。采用自动集中润滑系统，定时定量注脂，确保覆盖滚道、齿轮和密封区域。建立润滑状态监测制度，定期取样检测，状态驱动换脂。
