CRBS交叉滚子轴承

1、超高刚性：由于滚子与滚道为线接触，且交叉布置后载荷分布均匀，轴承的角刚度远高于同尺寸的深沟球轴承或四点接触球轴承。特别适合承受复合载荷和倾覆力矩的场合。

2、节省安装空间：设备内部可以设计得更紧凑，对于机器人关节、医疗设备等空间受限的应用尤为关键。

3、高旋转精度：轴承内外圈经过严格筛选配合，游隙可调整到极小（甚至预压状态），跳动精度可达微米级，非常适合对定位要求严苛的转台和分度机构。

4、多向承载：无需像传统设计那样并排安装两个轴承，简化了主轴结构和装配流程。

CRBS交叉滚子轴承是一种高精度、高刚性的专用轴承，其核心设计理念是在极小的空间内实现强大的承载能力和旋转精度。

CRBS交叉滚子轴承是一种滚子呈90°交叉排列在V型滚道内的轴承。与普通轴承不同，它的内外圈壁厚非常薄（通常与轴承内径之比很小），因此整体重量轻、截面高度低。但关键在于，滚子不是平行排列，而是像“井”字形一样交错布置，每一列滚子都能同时承受来自径向、轴向和倾覆方向的载荷。

CRBS交叉滚子轴承安装图纸01

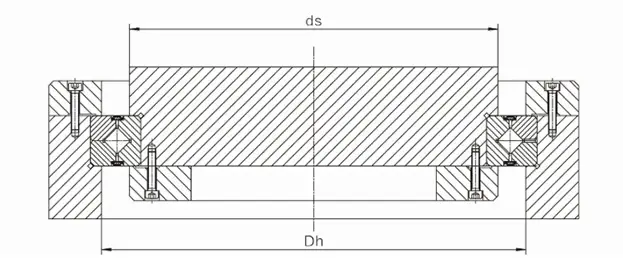

CRBS交叉滚子轴承安装图纸02

1、根据载荷性质选择合适结构

选型首先要分析设备在工作中承受的载荷类型。薄壁交叉滚子轴承最大的特点就是能同时承受径向力、轴向力和倾覆力矩。如果设备存在频繁的冲击、急停或负载剧烈波动，应优先考虑满装滚子（无保持架）的型号，因为这种结构抗冲击能力更强。反之，如果转速较高且载荷平稳，带保持架的轴承运转更顺滑、发热更小。

2、结合刚度与精度需求确定等级

轴承本身的刚性虽然优于普通轴承，但不同精度等级之间仍有明显差距。通用工业机器人关节对精度要求适中，而数控机床的分度转台或测量仪器则需要更高精度等级。这里有一个容易被忽视的问题：薄壁轴承在自由状态下测量与实际安装锁紧后的状态差别很大。因此，向供应商索要检测报告时，最好要求他们提供模拟安装受力条件下的精度数据，这样更贴近真实使用情况。

3、利用结构集成优势节省空间

薄壁轴承的核心价值之一就是体积紧凑。同一内径下往往有多个截面高度的系列可选，在满足承载能力的前提下，尽量选择更薄的型号可以减轻重量。此外，很多产品已经集成了齿轮（内齿或外齿）或者在外圈、内圈上预留了安装孔。如果您的传动设计需要齿轮啮合，选用带齿的一体式轴承可以减少零件数量并消除齿轮间隙；如果需要直接用螺栓固定轴承，那么带安装孔的型号会更加方便可靠。

4、按照转速范围匹配润滑方式

交叉滚子轴承由于滚子之间存在一定的滑动摩擦，极限转速通常低于同尺寸的球轴承。如果设备转速较高，必须采用油润滑或油雾润滑，并且需要配合冷却措施。如果属于低速重载或频繁摆动的工作方式，选用极压性能好的润滑脂即可，脂润滑对密封和维护也更友好。

CRBS交叉滚子轴承特点日常维护措施

1、润滑管理

初次加注润滑脂时，只需要填满轴承内部空隙的三分之一到一半即可，加多了反而会导致高温和额外功耗。不同品牌的润滑脂尽量不要混用，否则可能发生化学反应而失效。在普通工况下，每隔一定时间补加一次润滑脂；如果环境潮湿、粉尘较多或者温度偏高，补脂周期要明显缩短，并且每次应该打开旧脂排出口，直到新脂挤出为止。

2、定期监测异常信号

温度是最直观的指标。正常运转时轴承表面温度比环境温度略高是正常的，但如果某个局部明显发烫，可能意味着预紧过大或者滚子出现打滑。声音也很有价值：出现“咔哒”声往往预示着滚子或滚道已经产生了疲劳剥落；出现低频的“呜呜”共振声，一般是间隙过大或安装松动。精度方面，可以定期用简单量具测量工作台的重复定位精度，如果发现比刚装机时下降较多，就提示轴承可能已经磨损或预紧失效。

3、重视防锈与密封

很多都自带橡胶密封圈或金属防尘盖。如果在潮湿或腐蚀性环境下使用，一定要选择带有效密封的型号，并定期检查密封唇有没有破损。长时间不运转的设备，最好每个月手动旋转轴承十几圈，让润滑脂重新分布，防止滚子长时间静止压出凹痕。

4、常见问题及处理思路

如果运转时发热大且伴有异响，基本是预紧力过大，需要重新调整。如果感觉间隙明显变大、精度变差，可能是预紧松动了，可以尝试适当补充预紧；但如果磨损已经比较严重，就只能更换新轴承。滚道表面出现麻点状剥落，往往是因为设计时安全系数不足或实际冲击超过预期
