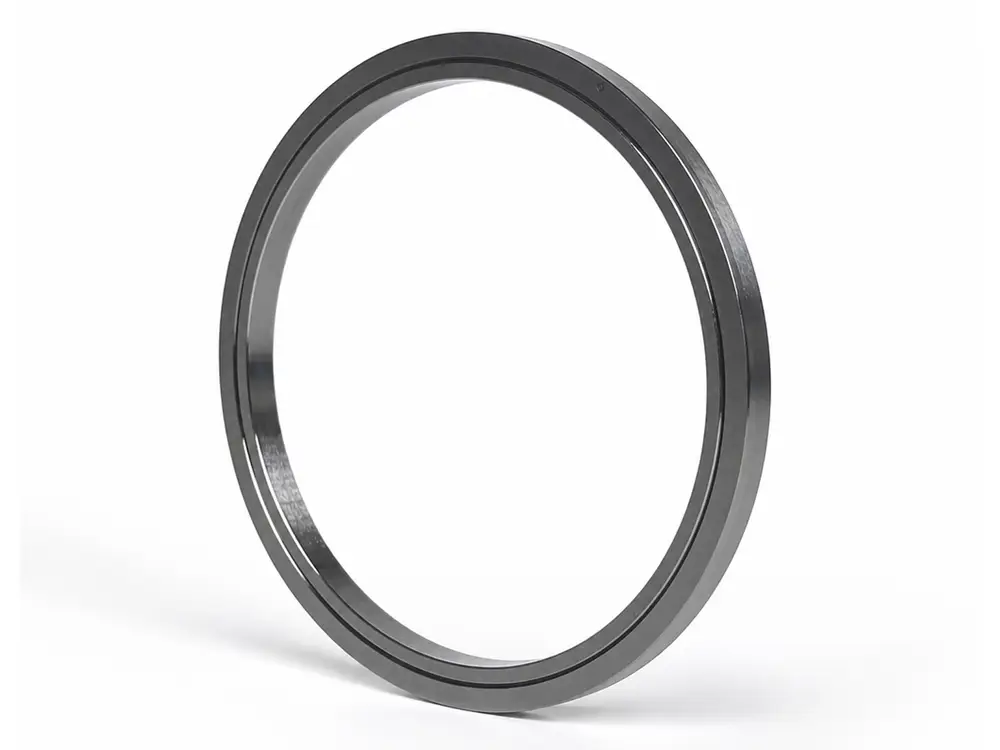

CRBT交叉滚子轴承
CRBT交叉滚子轴承的特点是滚子在呈90°的V型滚道滚动面上相互垂直排列，可同时承受径向载荷、双向轴向载荷及倾覆力矩，具备高刚性性能的同时减薄内外圈设计。此外，由于其内外圈均为整体结构，即可用于内圈旋转，也可以用于外圈旋转。特别适合于需要重量轻、结构紧凑设计的部位，例如人形机器人、协作机器人、雷达通讯、精密旋转台和医疗设备等旋转支撑部位。
CRBT交叉滚子轴承特点
CRBT交叉滚子轴承的特点主要体现在结构设计、力学性能以及工程适应性三个层面。
1、结构上的极薄截面与滚子正交排列
该轴承的轴向截面厚度被压缩至 5 毫米，属于超薄壁轴承范畴。在如此有限的径向空间内，滚子依然保持 90° 垂直交叉排列，相邻滚子轴线相互垂直，并嵌入 V 形滚道之中。这种布局使得轴承在极薄的壁厚条件下，仍能形成稳定的滚动接触线，避免了滚子倾斜或相互干涉。
2、同时承受复合载荷的能力
由于滚子的交叉排列方式，一套轴承即可同时承担径向力、双向轴向力以及倾覆力矩。与传统需要组合安装角接触球轴承或推力轴承的方案相比，它消除了多轴承组合时产生的配合累积误差，也简化了主轴结构。
3、高刚性源于滚子线接触
滚子与滚道之间为线接触，接触应力分布面积大于点接触的球轴承。即便轴承壁厚仅为 5 毫米，其整体角刚度仍显著优于同截面尺寸的薄壁四点接触球轴承。这一特点使其特别适合承受交变载荷或需要抵抗翻倒力矩的工况。
4、旋转精度与游隙控制
该类型轴承的滚道通常在精磨后成对匹配，出厂时可实现负游隙（即微量预压）。在正确安装的前提下，其旋转跳动量可控制在微米级范围内。由于壁薄，其对安装导致的变形十分敏感——这是其精度特性中需要特别关注的一点。
5、低摩擦与平稳运转
交叉滚子轴承在运转时，滚子与保持架（或隔离块）之间的滑动摩擦较小，且因滚子正交排列，没有像角接触球轴承中钢球因离心力引起的自旋滑动。因此，在中等转速下，该轴承能够保持较低的启动力矩和均匀的运转阻力。
6、对安装界面的高依赖性与高灵敏度
薄壁结构意味着轴承自身的径向刚度较低，不能弥补安装基座的变形。因此，其实际性能高度依赖配合面的精度——包括轴颈和轴承座孔的圆度、圆柱度、表面粗糙度以及端面平面度。这一特点既是设计选型时的约束条件，也是工程应用中必须正视的技术前提。
7、润滑剂填充空间有限
由于内部容积极小，该轴承对润滑脂的填充量非常敏感。过量填充会因搅拌发热导致温升过快；填充不足又无法形成有效油膜。通常需要采用低粘度基础油、高极压添加剂的专用润滑脂，并严格控制加注量。
8、一体化结构带来的安装便捷性
部分型号直接在内圈或外圈上加工有螺纹孔或通孔，可省略额外的法兰压板。这一结构特点降低了安装难度，也减少了因多层配合带来的精度损失。
CRBT交叉滚子轴承是一种轴向截面厚度仅为 5 毫米的交叉滚子轴承。在极端受限的安装空间内，依然完整保留交叉滚子轴承所特有的高刚性、高旋转精度以及多向承载能力（即同时承受径向载荷、轴向载荷与倾覆力矩）。其整体结构实现了极小的体积与重量，同时保持了优异的综合机械性能。

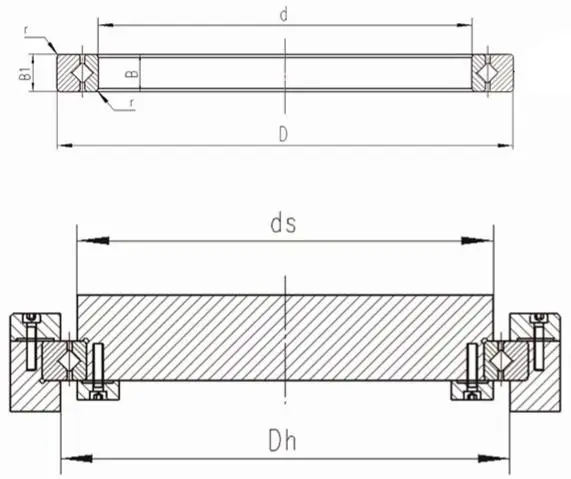

CRBT交叉滚子轴承安装图纸
CRBT交叉滚子轴承技术规格
| 公称型号 | 主要尺寸 | 肩部尺寸 | 基本额定载荷 (KN) | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 内径d | 外径D | 宽度B/B1 | 倒角rmin | ds | Dh | Cr | Cor | （KG) | |
| CRBT105 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| CRBT155 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| CRBT205 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| CRBT255 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 0.018 |
| CRBT305 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 0.021 |
| CRBT355 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 0.024 |
| CRBT405 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| CRBT455 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 0.029 |
| CRBT505 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| CRBT555 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 0.035 |
| CRBT605 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| CRBT655 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 0.041 |
| CRBT705 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| CRBT805 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.05 |
| CRBT905 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| CRBT1005 | 100 | 111 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
| 单位：MM |
CRBT交叉滚子轴承应用领域
CRBT交叉滚子轴承的安装方法
1、安装前准备
环境与清洁：在干燥无尘环境中操作，清洗轴承座、轴颈及配合部件，去除油污、碎屑和毛刺，防止运转时划伤滚道。
尺寸与公差检查：测量轴颈和座孔直径，确认在设计公差内；检查圆度、圆柱度、平面度及表面粗糙度，避免不均匀受力导致滚道扭曲。
外观检查：查看轴承有无磕碰、锈蚀或异物；分体式外圈需检查连接状态，偏差可用塑料锤轻校正。
2、安装操作
装入方式：保持轴承水平，用塑料锤沿圆周均匀轻敲，逐步装入至与基准面完全靠紧。禁止用金属锤敲击套圈，禁止力作用于滚子或保持架。
热装法：过盈配合时，将轴承加热至80–100°C后套入轴颈。优先采用油浴或感应加热，严禁明火；控制温度均匀，安装后自然冷却形成牢固配合。
固定法兰安装：对正螺栓孔后穿入螺栓，手拧应无阻力。锁紧分三阶段：先轻拧就位，再对角交叉加力，最后达规定扭矩，防止轴承翘曲。
3、预紧力调整
作用与原则：预紧消除内部游隙，提高刚性、精度和抗振性。预紧不足则刚性下降、运转晃动；过大则摩擦发热加剧，甚至滚道压溃。
调整方法：常用垫片法增减垫片厚度控制；锁紧螺母法需用扭矩扳手控制；弹簧预紧法适用于载荷变化大的工况。
验证：手动旋转感受阻力是否均匀；试运行时监测外圈温度，温升正常、声音柔和则预紧合理；局部发热伴异响则需重新调整。
4、润滑处理
润滑剂选择：低速重载或摆动工况选含极压添加剂的润滑脂；高速场合选低粘度基础油润滑脂；真空及高洁净环境需专用润滑剂。
填充量：填入内部空隙的1/3至1/2即可。过多导致搅拌发热、温升过快；过少则无法形成油膜，加速磨损。
密封防污：确认密封件完好、方向正确，防止灰尘、切削液等侵入导致损坏。损坏。
