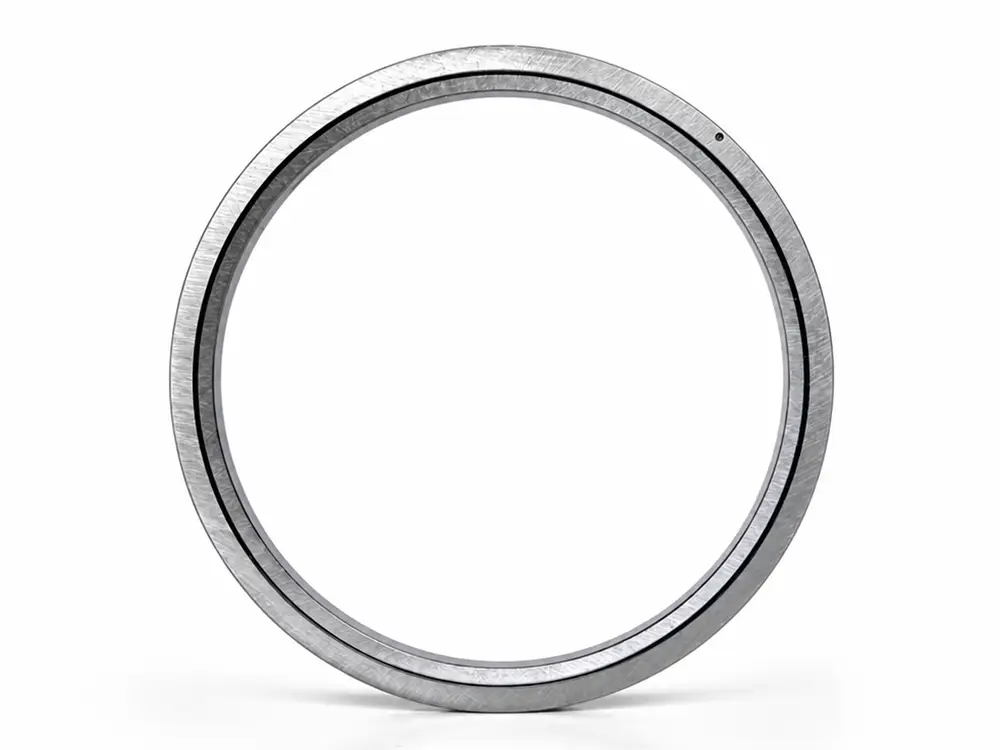

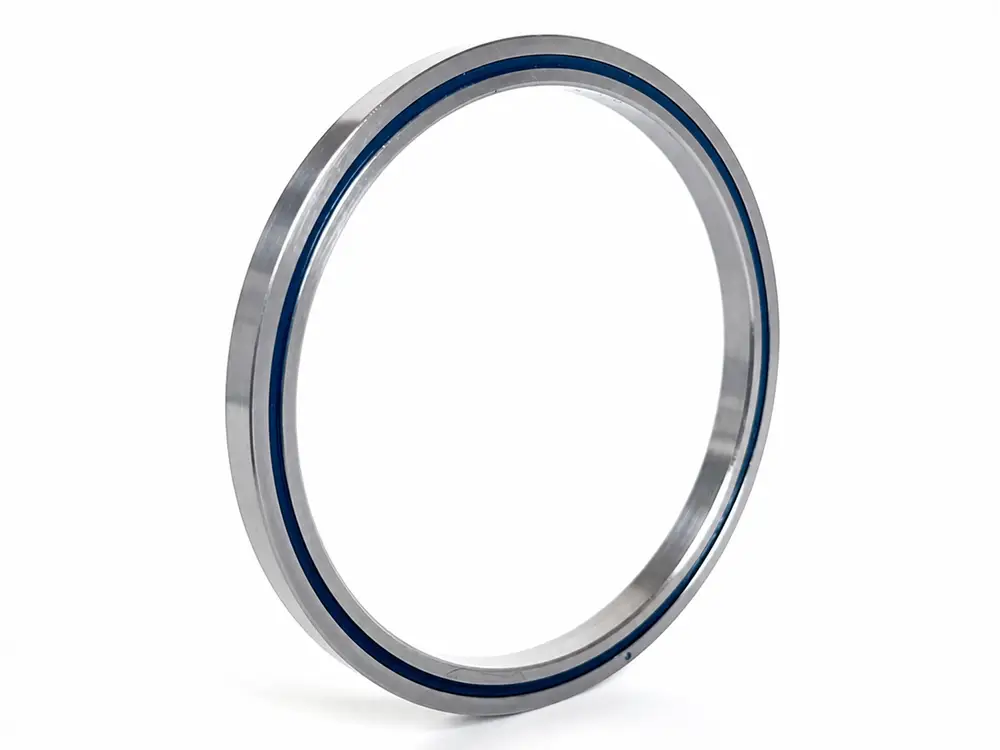

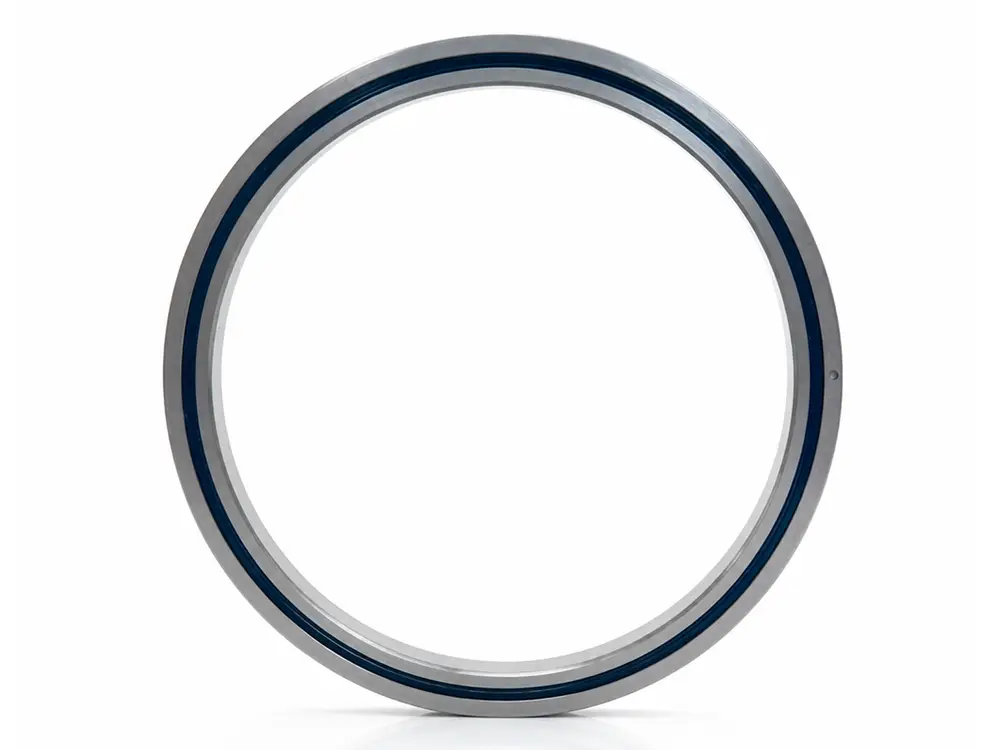

RAU交叉滚子轴承

RAU交叉滚子轴承的特点是滚子在呈90°的V型滚道滚动面上相互垂直排列，可同时承受径向载荷、双向轴向载荷及倾覆力矩，具备高刚性性能的同时减薄内外圈设计。此外，由于其内外圈均为整体结构，即可用于内圈旋转，也可以用于外圈旋转。特别适合于需要重量轻、结构紧凑设计的部位，例如人形机器人、协作机器人、雷达通讯、精密旋转台和医疗设备等旋转支撑部位。

立即咨询

RAU 交叉滚子轴承特点

结构特点：内外圈均为整体结构，薄壁化设计

RAU交叉滚子轴承是将RB型内外圈厚度减小到极限的紧凑型产品。其内圈和外圈均为整体结构，轴向截面厚度可压缩至5毫米，属于超薄壁轴承范畴。在极薄的截面下，滚子依然保持90°垂直交叉排列，嵌入V形滚道之中，形成稳定的滚动接触线。

承载能力：同时承受复合载荷

由于滚子的交叉排列方式，一套RAU轴承即可同时承受径向力、双向轴向力以及倾覆力矩。滚子与滚道之间为线接触，接触应力分布面积大，即便壁厚仅有5毫米，其整体角刚度仍显著优于同截面尺寸的薄壁四点接触球轴承。与传统结构轴承相比，刚性提升3~4倍。

旋转精度：高精度与低摩擦运转

RAU轴承的滚道经精磨后成对匹配，可实现P4级以上旋转精度。滚子正交排列，配有隔离块防止滚子相互摩擦，旋转力矩小且稳定。在中等转速下，能够保持较低的启动力矩和均匀的运转阻力。

安装适应性：内外圈均可旋转

由于内外圈均为整体结构，RAU轴承既可适用于内圈旋转，也可适用于外圈旋转的场合。部分型号可直接在内圈或外圈上加工有螺纹孔或通孔，可省略额外的法兰压板，降低安装难度。

应用场景

RAU轴承特别适合于需要重量轻、结构紧凑设计的部位，例如工业机器人和机械手的旋转关节、人形机器人关节、雷达通讯设备、精密旋转台和医疗设备等旋转支撑部位。其产品阵容从内径10mm的超小型规格起可供选择。

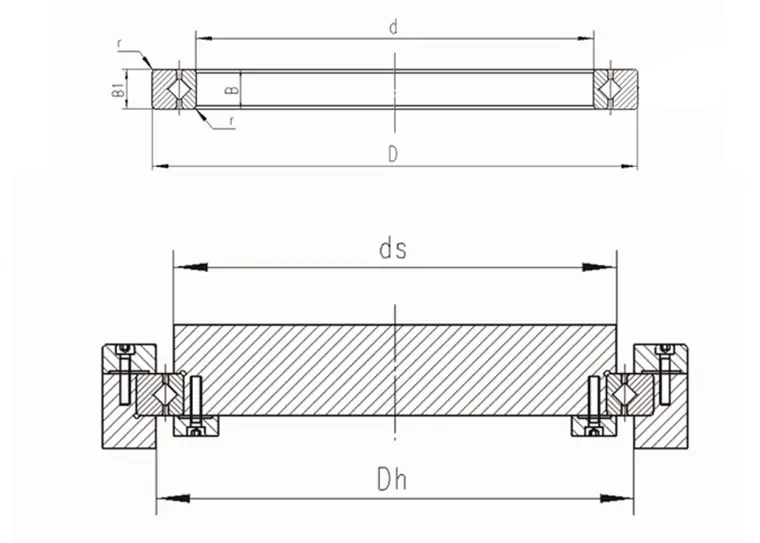

RAU交叉滚子轴承安装图纸

RAU高度5mm交叉滚子轴承技术规格

公称型号	主要尺寸				轴肩尺寸		基本额定荷载		重量 kg
	内径 d	外径 D	高度 B/B1	倒角 rmin	ds	Dh	Cr KN	Cor KN
RAU1005	10	21	5	0.15	12.5	17	1.12	0.8	0.009
RAU1505	15	26	5	0.15	17.5	22	1.32	1.1	0.012
RAU2005	20	31	5	0.15	22.5	27	1.49	1.4	0.015
RAU2505	25	36	5	0.15	27.5	32	1.7	2	0.018
RAU3005	30	41	5	0.15	32.5	37	1.89	2.14	0.021
RAU3505	35	46	5	0.15	37.5	42	2	2.6	0.024
RAU4005	40	51	5	0.15	42.5	47	2.14	2.74	0.027
RAU4505	45	56	5	0.15	47.5	52	2.3	3.2	0.029
RAU5005	50	61	5	0.15	52.5	57	2.43	3.49	0.032
RAU5505	55	66	5	0.15	57.5	62	2.56	3.9	0.035
RAU6005	60	71	5	0.15	62.5	67	2.63	4.09	0.038
RAU6505	65	76	5	0.15	67.5	72	2.68	4.4	0.041
RAU7005	70	81	5	0.15	72.5	77	2.81	4.68	0.044
RAU8005	80	91	5	0.15	82.5	87	3.05	5.43	0.05
RAU9005	90	101	5	0.15	92.5	97	3.19	6.03	0.056
RAU10005	100	111	5	0.15	102.5	107	3.37	6.63	0.061
