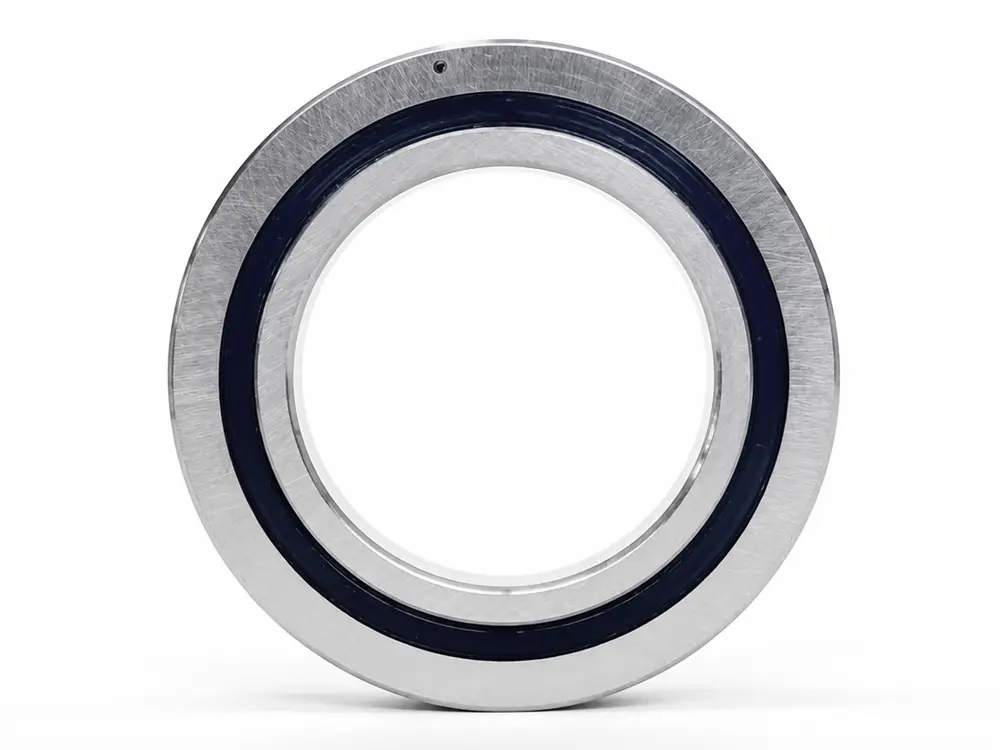

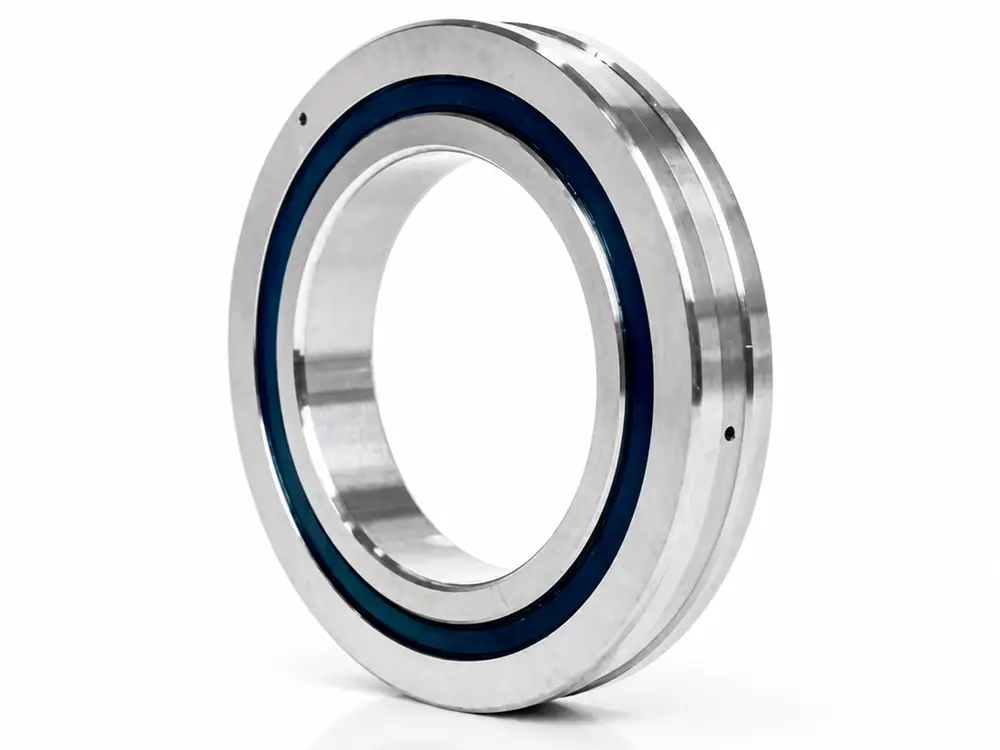

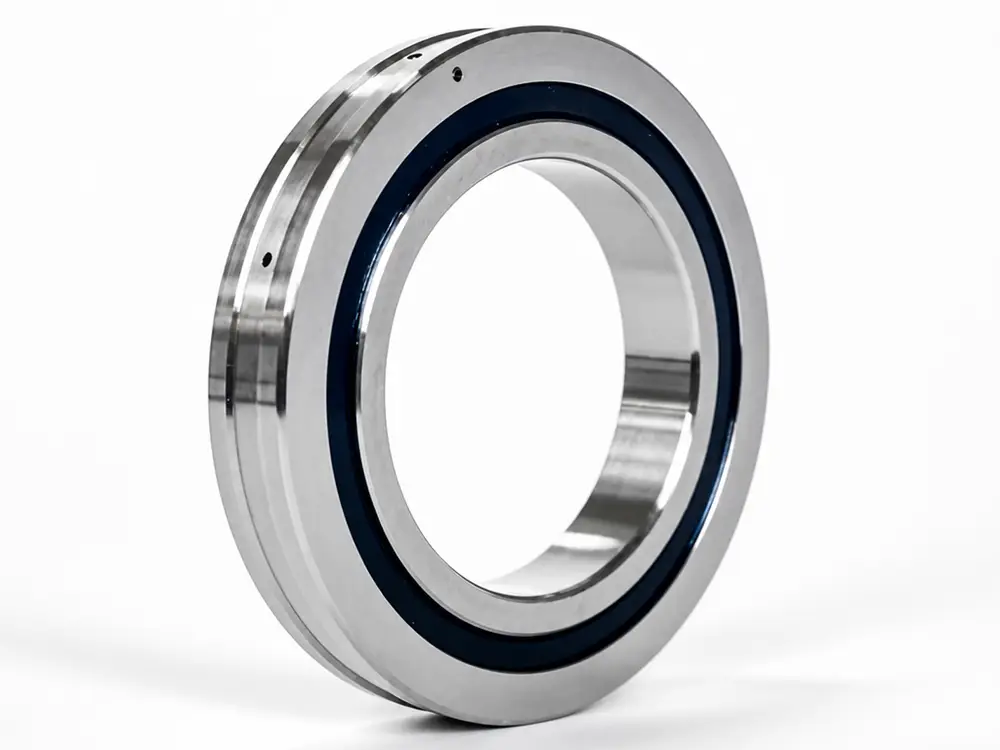

CRBH交叉滚子轴承

CRBH交叉滚子轴承属于交叉滚子轴承家族中的一种整体式、超薄型产品。与很多需要在安装时自己设计法兰的轴承不同，CRBH交叉滚子轴承的内圈和外圈都是一次性加工成型的整体套圈，没有剖切面。但需要注意，这种轴承的外圈上会预留一些用于装入滚子的工艺小孔，装配完成后这些孔会被堵上，不影响使用。

它的特点是在极小的径向空间里，依然保留了交叉滚子轴承最核心的能力——通过滚子正交排列，让一套轴承同时承受来自径向、轴向以及翻倒方向的力。

CRBH交叉滚子轴承安装图纸

1、整体式内外圈
CRBH 的内圈和外圈都是完整的环形，没有像某些交叉滚子轴承那样采用外圈两半对合的结构。整体式的优点是刚性更高，在受力时不易发生局部变形，而且旋转精度的稳定性也更好。缺点则是滚子的装填需要通过工艺孔完成，制造难度稍高。

2、滚子90°交叉排列
轴承内部的圆柱滚子不是平行放置的，而是相邻滚子互相垂直，呈“井”字形排列在V型滚道上。每两个滚子之间夹着一个隔离块（通常是尼龙或黄铜材质），防止它们直接摩擦。这种排列方式使得轴承在任何方向上都有滚子来承担载荷。

3、超薄截面
CRBH 的径向厚度（也就是轴承的宽度）比常规轴承小得多。对于同一个内径尺寸，TCRBH 的宽度通常只有同规格普通交叉滚子轴承的一半甚至更少。这为设备设计师节省了宝贵的轴向和径向空间。

CRBH交叉滚子轴承优势特点

1、高刚性来自于线接触
滚子与滚道是线接触，而不是球轴承的点接触。同样的载荷下，线接触产生的应力分布面积更大，所以轴承抵抗变形的能力更强。特别是当受到翻倒力矩时，TCRBH 的角刚度远优于薄壁四点接触球轴承。

2、一套轴承顶多套
传统设计中，如果要同时承受径向力和轴向力，往往需要并排安装一个径向轴承和一个推力轴承。而 TCRBH一套就能完成这个任务，不仅简化了主轴结构，还减少了因多个轴承配合产生的累积误差。

3、旋转精度可达微米级
由于滚道经过精密磨削，并且在出厂时可以调整到微量负游隙（即预先有一点压紧），安装后轴承的跳动量可以控制得非常小。普通工业需求下，P5 或 P4 级精度足够；对于测量仪器等高端场合，也可以选配更高精度等级。

4、内外圈都能旋转，布置灵活
CRBH 没有规定哪一侧必须固定。你可以选择内圈转、外圈不转，也可以外圈转、内圈固定，甚至内外圈以不同速度同时旋转。这种双向适配性使得它能够适应各种传动方案。

5、摩擦平稳，启动力矩小
交叉滚子轴承在转动时，滚子与隔离块之间的滑动摩擦相对较小，而且没有像角接触球轴承中钢球那种因离心力产生的额外滑动。因此，在中等转速下，它的运转阻力均匀，启动也比较轻松。

6、自带密封选项
CRBH 系列通常有开式（后缀 A）和双面密封式（后缀 AUU）两种。密封型两侧装有橡胶密封圈，可以有效阻挡灰尘、切削液等杂物进入轴承内部，同时也能把润滑脂更好地保留在里面。对于恶劣环境或需要长期免维护的应用，密封型是更好的选择。
